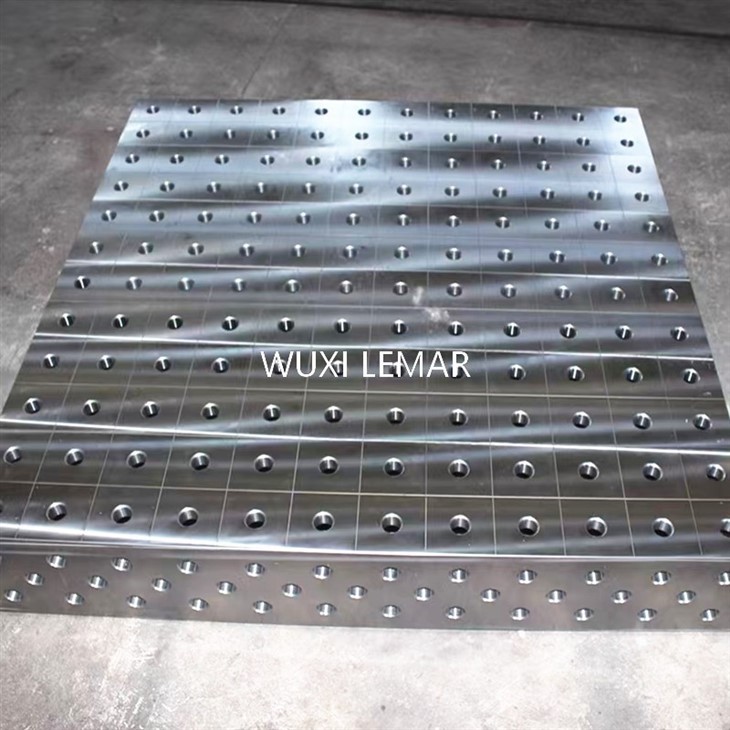

Quelles sont les causes courantes des écarts de positionnement dans les tables de soudage 3D ?

1. Usure ou agrandissement du trou de positionnement

L'insertion et le retrait à long terme-à haute-fréquence des broches PC ou un nettoyage inadéquat entraînent une usure par fatigue de la paroi interne métallique des trous de positionnement, augmentant progressivement le jeu d'accouplement.

This manifests as loose PC pin insertion and excessive rotational runout (>±0,02 mm), affectant la cohérence et la précision du serrage de la pièce.

2. Déformation ou usure des broches du PC

Les impacts latéraux pendant l'utilisation, un stockage inapproprié ou des rayures de surface provoquent la courbure des broches du PC, leur déformation aux extrémités ou leur diamètre réduit.

Les broches PC déformées ne peuvent pas s'engager avec précision dans les positions des trous, provoquant un désalignement systématique, en particulier avec une agrégation d'erreurs importante dans le positionnement multi-points.

3. La planéité de la table dépasse la tolérance

Les collisions lors de la manipulation, les impacts, les chutes d'objets lourds ou les-surcharges localisées à long terme provoquent des dépressions, des renflements ou une micro-déformation globale de la surface de la table.

Flatness exceeding factory standards (typically >0,08 mm/m²) perturbe la consistance de la surface de référence, affectant la planéité de l'assemblage du module.

4. Dommages à la surface de référence du module de luminaire

Les surfaces de contact des modules standards tels que les carrés, les boîtes carrées et les blocs de support sont inégales en raison des impacts, de la corrosion ou des rayures.

Il en résulte des surfaces « suspendues » ou « déformées » lors de l'assemblage, et les erreurs accumulées entre les modules sont transmises à la pièce, provoquant des écarts d'assemblage final.

5. Défaut d'effectuer un étalonnage périodique

L'inspection professionnelle et la compensation n'ont pas été effectuées au-delà du cycle d'étalonnage recommandé (tous les 3 mois pour les lignes de production de haute-précision, tous les 6 mois pour une utilisation régulière).

Minor deformations and wear accumulate, eventually manifesting as significant repeatability deviations (>± 0,1 mm).

6. Interférence environnementale externe

Excessive temperature differences in the workshop (>10 degrés) provoquent une dilatation thermique et une contraction du métal, affectant la stabilité de l'espacement des trous ;

La présence d'équipements à fortes vibrations, tels que des équipements d'emboutissage et de forgeage à proximité, provoquent un relâchement structurel, réduisant ainsi la fiabilité de la répétabilité.
