Table de soudure en acier réglable modèle 3D
Application : soudage et assemblage
Processus : usinage CNC
Traitement de Surface : Normal/Nitruré
Type:3D
Marque:Lemar
Présentation du produit
qui nous choisit ?
La table de soudage en acier réglable 3D, également connue sous le nom de table de montage de soudage en acier flexible 3D, est un établi de positionnement modulaire de haute -précision conçu pour le brasage, le brasage, le soudage MIG/TIG, l'assemblage et l'inspection des métaux. Construite avec une plaque d'acier solide à faible alliage-et une grille de trous de positionnement D16/D28 standard sur tout le côté-, cette table de soudage en acier réglable en 3D offre un serrage flexible tridimensionnel X, Y, Z-pour fixer des pièces métalliques irrégulières sans outillage personnalisé. Dotée d'une surface nitrurée résistante à l'usure, de pieds de nivellement réglables et d'accessoires de serrage complets interchangeables, notre table de soudage en acier réglable en 3D robuste offre une capacité de charge stable, une excellente planéité et une longue durée de vie pour les ateliers de fabrication métallique, les stations de soudage électroniques, les cellules de soudage robotisées et le traitement des métaux personnalisé en petits lots dans le monde entier.
Tableau des spécifications
| Numéro de modèle. | Dimension du tableau L×L (mm) | Norme de trou | Épaisseur de la plaque | Hauteur réglable | Domaine d'application |
|---|---|---|---|---|---|
| D16-1008 | 1000×800 | Φ16, pas de 50 mm | 12mm | 750-850 mm | Soudure électronique, petite tôlerie, pièces en aluminium |
| D16-1210 | 1200×1000 | Φ16, pas de 50 mm | 12mm | 750-850 mm | Petite armoire, brasage de pièces en acier inoxydable |
| D28-1510 | 1500×1000 | Φ28, pas de 100 mm | 12mm | 750-850 mm | Cadre de tuyauterie, soudage général de structures métalliques |
| D28-2010 | 2000×1000 | Φ28, pas de 100 mm | 25mm | 750-850 mm | Accessoires automobiles, soudage de supports d'entrepôt |
| D28-2015 | 2000×1500 | Φ28, pas de 100 mm | 25mm | 750-850 mm | Grande armoire, poste de soudage robotisé |
| D28-3015 | 3000×1500 | Φ28, pas de 100 mm | 25mm | 750-850 mm | Pièces de machines d'ingénierie, châssis lourds |
| D28-4020 | 4000×2000 | Φ28, pas de 100 mm | 25mm | 750-850 mm | Structure en acier surdimensionnée, chaîne d'assemblage d'épissure |
fonctionnalité de base
Avantage réglable en 3D
dépasser les limites des surfaces planes
Les tables de soudage 2D traditionnelles ne peuvent être fixées que sur le plateau ; Cet équipement comporte des trous sur la paroi latérale, qui peuvent ériger verticalement des pièces, suspendre et supporter des raccords de tuyauterie, des boîtes et des cadres irréguliers, et peuvent être positionnés à n'importe quel angle d'inclinaison. La structure tridimensionnelle complexe-peut être serrée et formée en une seule fois.
éliminant le coût de l'outillage personnalisé
Le soudage traditionnel nécessite des accessoires spécialisés distincts pour chaque pièce à usiner, ce qui est coûteux et prend du temps- ; Cette plate-forme est équipée d'un ensemble de fixations pouvant s'adapter à des centaines de produits, et le remplacement ne prend que 5 à 10 minutes pour le démontage et l'assemblage, ce qui réduit considérablement les stocks d'outillage.
Réglage libre de la hauteur et de l'angle dans toutes les dimensions
Prenant en charge le levage des jambes, la rotation de l'angle du luminaire et la combinaison de tampons, il peut s'adapter à des pièces de différentes tailles, surfaces et épaisseurs de paroi, en tenant compte à la fois du soudage de l'acier épais et du brasage des composants microélectroniques.
Résistance aux hautes températures, nettoyage facile, longue durée de vie
La table de soudage en acier réglable en 3D a une conductivité thermique uniforme et les scories de soudage ne fondent pas et ne collent pas facilement. La surface infiltrée d’azote peut être essuyée immédiatement ; Les espaces poreux laissent automatiquement tomber les scories de soudage et les débris métalliques, réduisant ainsi le temps de nettoyage.
Commentaires des clients

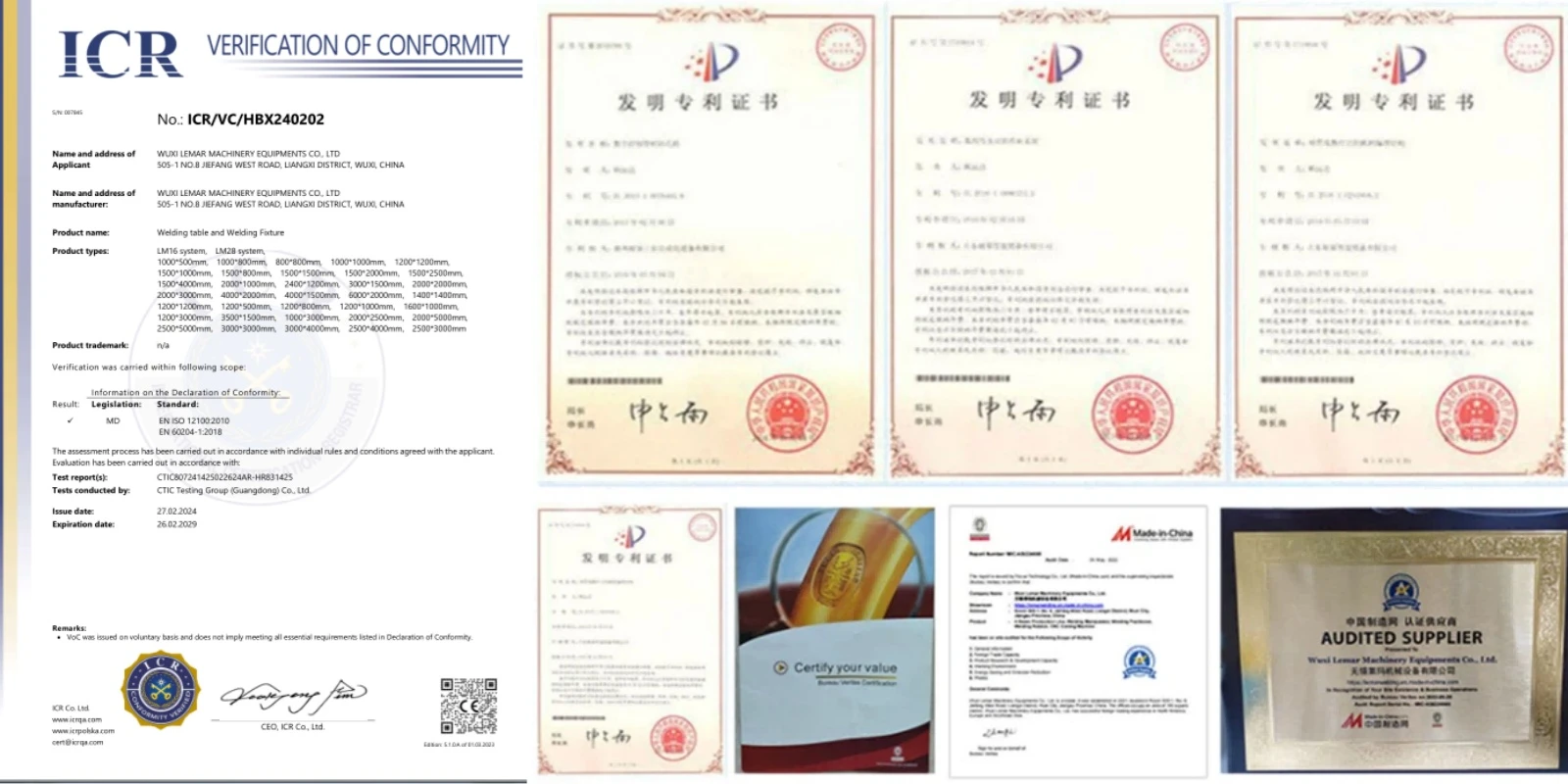

Certification et inspection d'usine

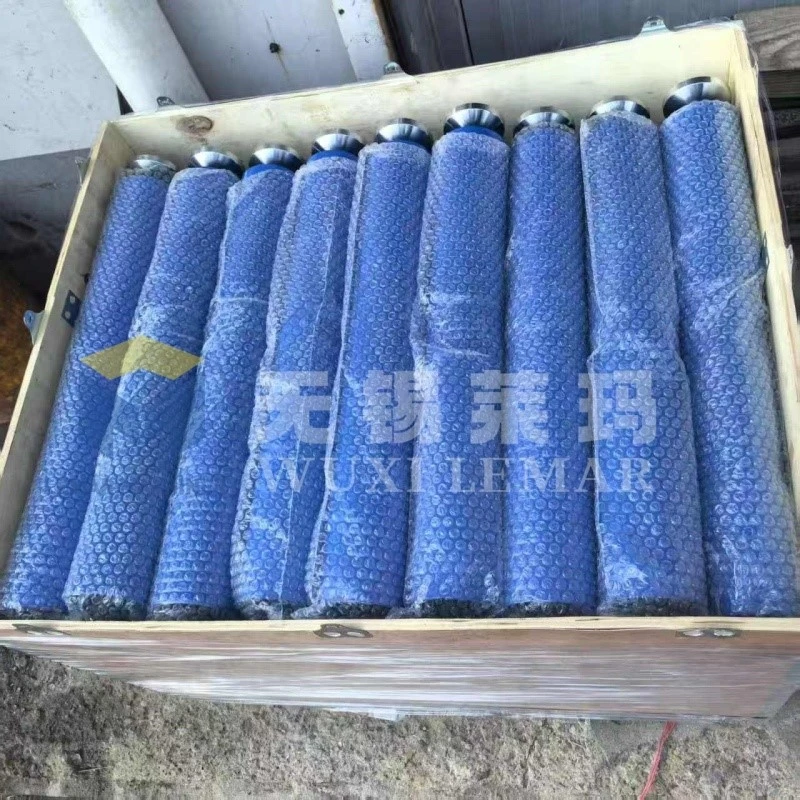

emballage et expédition
FAQ
Tout ce que vous devez savoir
Quelle est la différence entre les tables de soudage réglables en acier D16 et D28 3D ?
D16 : Diamètre du trou 16 mm, espacement des trous 50 mm, charge uniforme 2 tonnes/m². Idéal pour le brasage de circuits imprimés, d'alliages d'aluminium, de tôles fines et de petits matériels.
D28 : diamètre du trou 28 mm, espacement des trous 100 mm, charge uniforme 5 tonnes/m². Conçu pour l'acier épais, les cadres de tuyaux, les pièces automobiles et les postes de soudage robotisés.
Quelles pinces standard sont fournies avec la table ?
Les kits standards comprennent des broches de verrouillage à dégagement rapide-, des blocs d'angle à 90 degrés, des pinces à pression verticales, des supports de bloc en V- et des blocs d'égalisation de hauteur. Des accessoires supplémentaires tels que des supports rotatifs, des connecteurs d'épissure et des fixations rabattables peuvent être achetés séparément.
Comment emballer les tables pour l’exportation maritime ?
La surface de la table est -scellée à l'huile et enveloppée d'un film résistant à l'humidité- ; des protections d'angle en caoutchouc épais empêchent les dommages causés par les collisions. Emballé dans des caisses en bois massif fumigées avec support interne en acier pour éviter la déformation lors du transport maritime sur de longues distances. Tous les petits accessoires sont emballés dans des boîtes en plastique séparées.
Quelles conditions commerciales pouvez-vous accepter ?
Nous prenons en charge EXW, FOB, CFR, CIF, DAP et DDP. Des documents d'exportation complets comprenant une facture commerciale, une liste de colisage, un connaissement, un certificat de fumigation et un certificat CE peuvent être fournis. Code SH : 7326901990.
Contactez-nous
Coordonnées
Notre table de soudage à grille de trous D16 et D28 offre une précision stable, une longue durée de vie et une conception d'épissure flexible pour réduire le coût de votre gabarit et améliorer l'efficacité du soudage. Que vous ayez besoin d'unités de taille standard, de plates-formes personnalisées à usage intensif ou d'un ensemble complet d'accessoires de serrage, déposez votre demande dès aujourd'hui. Nous vous répondrons dans les 24 heures avec des prix d'usine compétitifs et une assistance technique complète pour votre projet de production.
