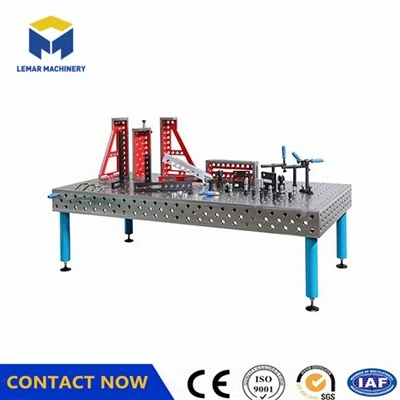

Table de soudage 3D de qualité supérieure
Application : soudage et assemblage
Processus : usinage CNC
Traitement de Surface : Normal/Nitruré
Type:3D
Marque:Lemar
Description des produits
La table de soudage 3D de qualité supérieure est fabriquée en fonte HT300 à haute résistance - ou en acier allié Q355 ; sa surface a été traitée avec précision par CNC + traitement de nitruration/trempe, avec une dureté allant jusqu'à HV450-630.
Il s'agit d'un système de maintien de pièce de haute-précision, modulaire et flexible pour le soudage industriel, distinct des tables de travail fixes traditionnelles. La caractéristique principale réside dans sa capacité à localiser et à serrer rapidement la pièce à usiner dans les directions tridimensionnelles X/Y/Z-, adaptée aux opérations de soudage allant de la production multi-variétés, en petits lots-à la production à grande échelle-.
Série de produits
série D16
Diamètre du trou (D) : Φ16 mm (Tolérance φ16.065 - φ16,149 mm)
Pas de trou : 50 ± 0,05 mm
Lignes de grille : 50 × 50 mm
Précision de positionnement : ±0,05 mm
Hauteur latérale : 100 mm/150 mm
Planéité : inférieure ou égale à 0,1 mm/m
Perpendiculaire : 0,05 mm/200 mm
Rugosité de surface : Ra3,2 μm
série D28
Ouverture (D) : Φ28 mm (tolérance φ28.065 - φ28,149 mm)
Espacement des trous : 100 ± 0,05 mm.
Lignes de grille : 100 × 100 mm
Précision de positionnement : ±0,05 mm
Hauteur latérale : 200 mm
Planéité : inférieure ou égale à 0,1 mm/m
Perpendiculaire : 0,05 mm/200 mm
Rugosité de surface : Ra3,2 μm
Capacité d'adaptation à l'automatisation
Intégration du soudage robotisé
La table de fabrication de luminaires est équipée d'interfaces standardisées, qui peuvent se connecter directement aux robots de soudage industriels (tels que les séries ABB, KUKA et FANUC). Grâce au système de commande numérique, il permet une liaison entièrement automatisée pour le positionnement des fixations, le retournement des pièces et la planification du chemin de soudage. Les trous de haute-précision sur la plate-forme sont coordonnés avec le système de positionnement du robot, et l'erreur de positionnement répétitive peut être contrôlée à ±0,03 mm près, répondant ainsi aux exigences de soudage de haute-précision pour les composants automobiles, les accessoires aérospatiaux, etc.
Attelage d'équipement auxiliaire
Il peut être associé à un instrument de positionnement laser : il peut-projeter en temps réel le contour du cordon de soudure, facilitant ainsi le soudage manuel précis et réduisant le seuil opérationnel ;
Il peut être intégré à un tour : il permet à la pièce de tourner ou de s'incliner à 360 degrés, garantissant que le cordon de soudure est dans la position de soudage optimale, réduisant ainsi les défauts de soudage ;
Il peut être connecté à un système de dépoussiérage : la plate-forme est réservée à des canaux de dépoussiérage et, en combinaison avec l'équipement central de dépoussiérage de l'atelier, elle peut absorber les fumées et poussières de soudage, en respectant les normes de santé et de sécurité au travail.
Capacité de personnalisation
Personnalisation des spécifications du comptoir
Prise en charge de la personnalisation de taille non -standard. En fonction de l'espace d'atelier du client et de la taille de la pièce, nous pouvons produire des comptoirs assemblés ultra-larges/ultra-longs (tels que 3 000 × 5 000 mm) ou des comptoirs de forme spéciale-(tels que circulaires, en forme d'arc-), répondant aux exigences de soudage particulières pour les grandes structures en acier, les composants de navires, etc. ; Nous pouvons également personnaliser des comptoirs ultra-fins (épaisseur 50 mm), adaptés aux scénarios de soudage de pièces légères et de précision.
Personnalisation des systèmes de trous et des accessoires
En plus des systèmes de trous standard D16/D28, l'espacement des trous (tel que 75 × 75 mm) et le diamètre du trou (tel que φ20 mm) peuvent être ajustés selon les besoins pour correspondre au système de fixation existant du client ;
Prise en charge de la personnalisation d'accessoires dédiés, tels que des blocs de positionnement spéciaux, des pinces F robustes-tonnage-de gros tonnage, des dispositifs d'adsorption magnétique, etc., offrant des solutions exclusives pour le soudage des points sensibles dans des domaines spécialisés tels que les plateaux de batteries à énergie nouvelle, les supports photovoltaïques, etc.
Conception de protection de sécurité
Protection de sécurité de la surface de travail
Les bords du plan de travail sont arrondis ou chanfreinés pour éviter que les angles vifs ne rayent les opérateurs ;
La surface nitrurée est anti-statique et résistante aux-éclaboussures à haute température, réduisant ainsi les dommages à la surface de travail causés par l'adhérence des scories de soudage, et réduisant également les risques pour la sécurité causés par les étincelles de soudage.
Verrouillage de sécurité des luminaires
Les luminaires-pour usage intensif sont équipés de structures-autobloquantes. Après avoir serré la pièce, ils se verrouillent automatiquement pour empêcher le dispositif de se desserrer en raison des vibrations du soudage ; La pince rapide adopte une conception non-détachable pour éviter qu'elle ne sorte et ne blesse des personnes pendant le fonctionnement.
Dispositifs de sécurité pour accessoires
Des grilles de sécurité en option peuvent être équipées. Lorsque le corps de l'opérateur s'approche de la zone de soudage, l'équipement de soudage se met automatiquement en pause ;
La surface de travail est réservée aux interfaces de mise à la terre pour libérer efficacement l'électricité statique générée pendant le soudage, protégeant ainsi la machine à souder et le revêtement de surface de la pièce.
avantage concurrentiel sur le marché
Avantage en termes de coût-performance
La table de soudage 3D de qualité supérieure ne coûte que 1/3 - 1/2 des produits équivalents en Europe et en Amérique, tout en conservant le même niveau de précision et de durabilité. Le fabricant fournit directement les produits, réduisant ainsi la différence de prix entre les intermédiaires et réduisant encore davantage le coût d'approvisionnement du client.
Avantage en matière de livraison et-après-vente
Les modèles standards sont en stock et peuvent être livrés dans les 7-15 jours suivant la commande ; les produits personnalisés non standard ont un cycle de livraison de 30 à 45 jours, ce qui est beaucoup plus rapide que les 60 à 90 jours des fabricants européens et américains ;
Fournir-une installation et une mise en service gratuites sur site, des services de formation au fonctionnement et un remplacement gratuit des accessoires pendant la période de garantie ; établir une hotline d'assistance technique 24 heures sur 24 pour résoudre rapidement les problèmes lors de l'utilisation du client.
À propos de nous
L'artisanat crée l'excellence, la flexibilité renforce l'efficacité. LEMAR a été profondément impliqué dans le domaine des équipements de soudage tridimensionnel-. Basé sur la table de soudage 3D de qualité supérieure, il s'appuie sur une technologie de pointe-pour obtenir une qualité précise et utilise une conception modulaire pour ouvrir de nouvelles possibilités d'efficacité du soudage. De la personnalisation d'une seule-unité aux lignes de production intégrées, nous adhérons toujours aux principes de précision, de durabilité et de flexibilité comme base. Nous accompagnons chaque partenaire dans son parcours de soudage industriel, progressant régulièrement ensemble et construisant conjointement l'avenir de la fabrication intelligente.
